На автомобиле лада Калина периодически отключается электроусилитель (ЭУР) и загорается ошибка C1044 (неверная последовательность датчика положения ротора). Читаем далее как бороться с данной неисправностью.

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада Калина (ВАЗ 1118 ). Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость - автомобиль семейства лада Калина (Рис.1).

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель и загорается контрольная лампа электроусилителя руля , но после того, как проедешь по какой-нибудь ямке или рельсам, то электромеханический усилитель руля (ЭМУР или ЭУР) возобновляет свою работоспособность. Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя.

Рис.2

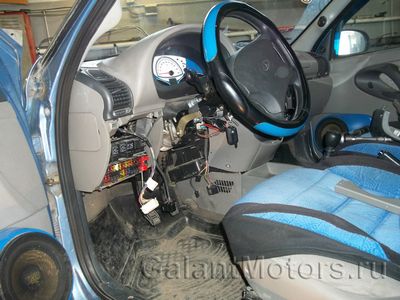

Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.

Рис.3

Подключаем диагностический сканер и соединяемся с блоком управления ЭМУР.

Рис.4

На экране монитора видим следующую ошибку: С1044 - неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится?

Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно.

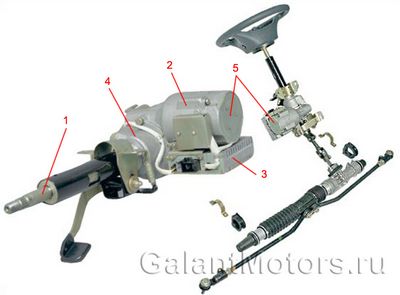

Конструкция ЭМУР Калина 11186-3450008-00

Рис.5

1. Вал рулевого управления
2. Электромотор
3. Электронный блок управления
4. Датчик крутящего момента
5. Датчик положения ротора

Снимаем ЭМУР. На шильдике (Рис.7) имеется артикул 11186-3450008-00 производства Авиаагрегат г. Махачкала.
